MicroServer Gen8折腾日记二

之前的文章中,我对MicroServer Gen8的一些硬件进行了升级,接下去就要开始系统的安装了。

MicroServer Gen8支持所有主流的操作系统,不过为了发挥DIY折腾的精神,我准备安装VMware ESX然后在上面运行虚拟机。

ESX是vSphere组件之一,简单来说,ESX也是一款Unix操作系统,安装到系统之后可以统一调度底层硬件资源实现虚拟机性能的最优化。vSphere其他组件还包括诸如虚拟网络管理的套件vMotion,以及集中化管理的套件vCenter等。由于我这边只有一台Gen8,需要设置的也是一些简单的测试用虚拟机,所以只安装ESX就够了。

镜像下载

首先要下载的是ESX的镜像。由于VMware和一些系统供应商的深度合作关系,VMware会推出一些定制版本的ESX镜像,这其中当然包括了惠普。定制版的ESX镜像集成了针对某一品牌硬件的特有驱动,并且提供了最优化的配置,也支持一些自动化部署之类的便捷安装,所以强烈建议使用惠普的定制化ESX镜像。

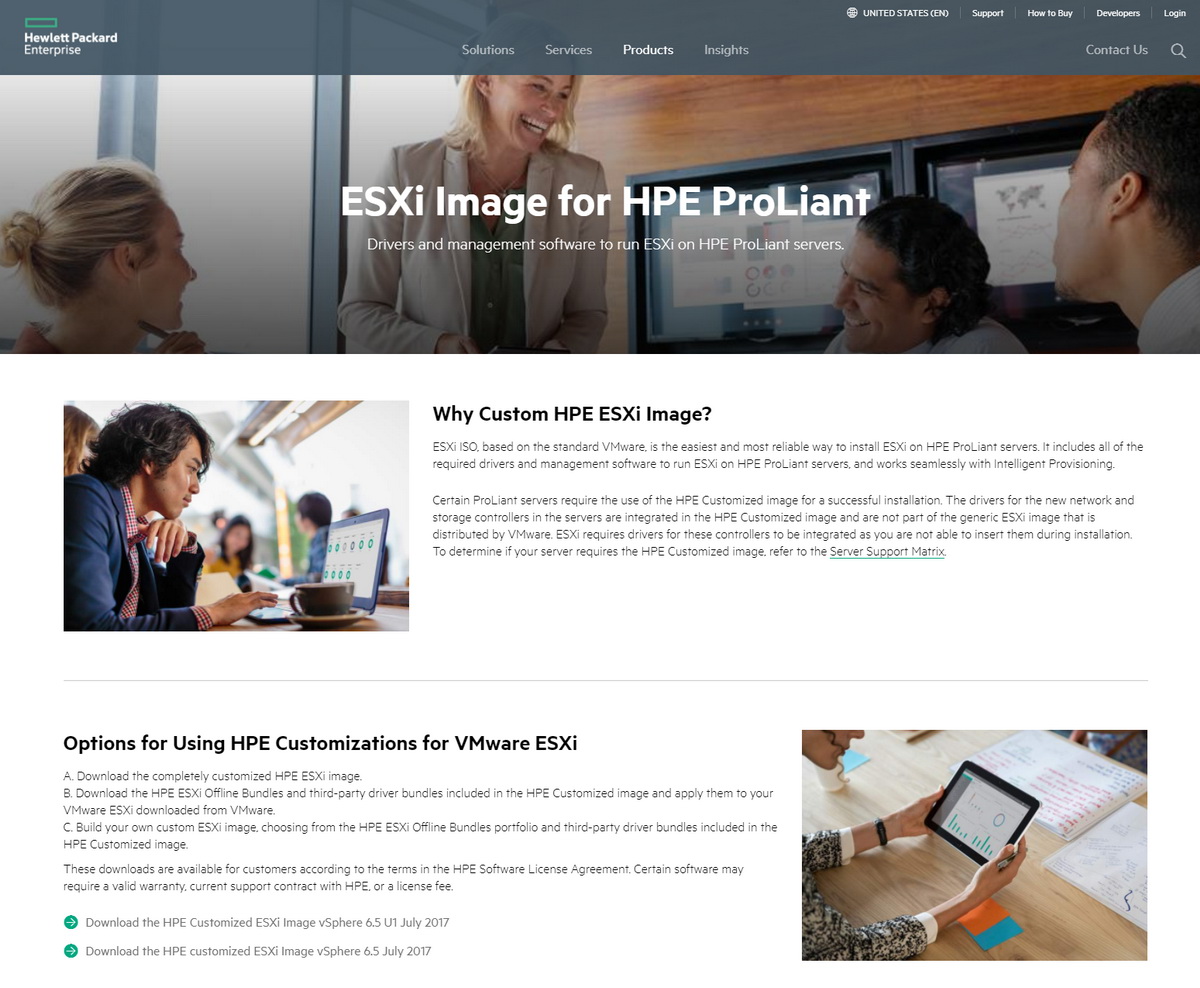

HP定制ESX镜像官方下载地址:

https://www.hpe.com/us/en/servers/hpe-esxi.html

ESX是需要购买授权的(而且死贵死贵),所以如果没有授权的话只能安装30天的试用版本。

下载完的镜像无需刻录成光盘或者U盘,我们可以直接通过iLO来远程读取和安装系统。

配置磁盘阵列

在安装系统前,还需要进行磁盘阵列的配置。

MicroServer Gen8板载了B120i动态整列卡,这并不是一块单独的物理的阵列卡,而是整合在主板芯片之中,所以并没有专用的读写缓存,这对阵列的读写性能有一定影响。好在这台服务器预留了一根PCI-E插槽,可以安装额外的阵列卡,不过这里暂时就用B120i来配置磁盘阵列。

之前说过,我安装了四块1T硬盘准备组成RAID10,这样可以兼顾一下数据安全性和性能,极端情况下可以承受两块硬盘损坏而不造成数据丢失。

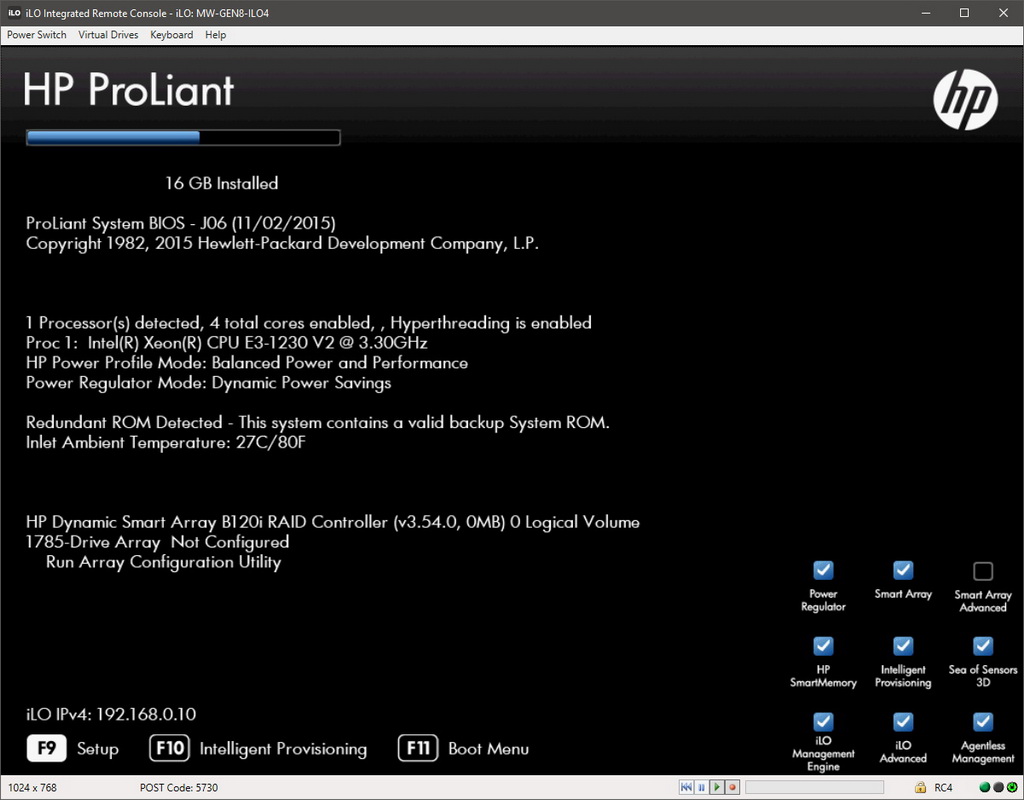

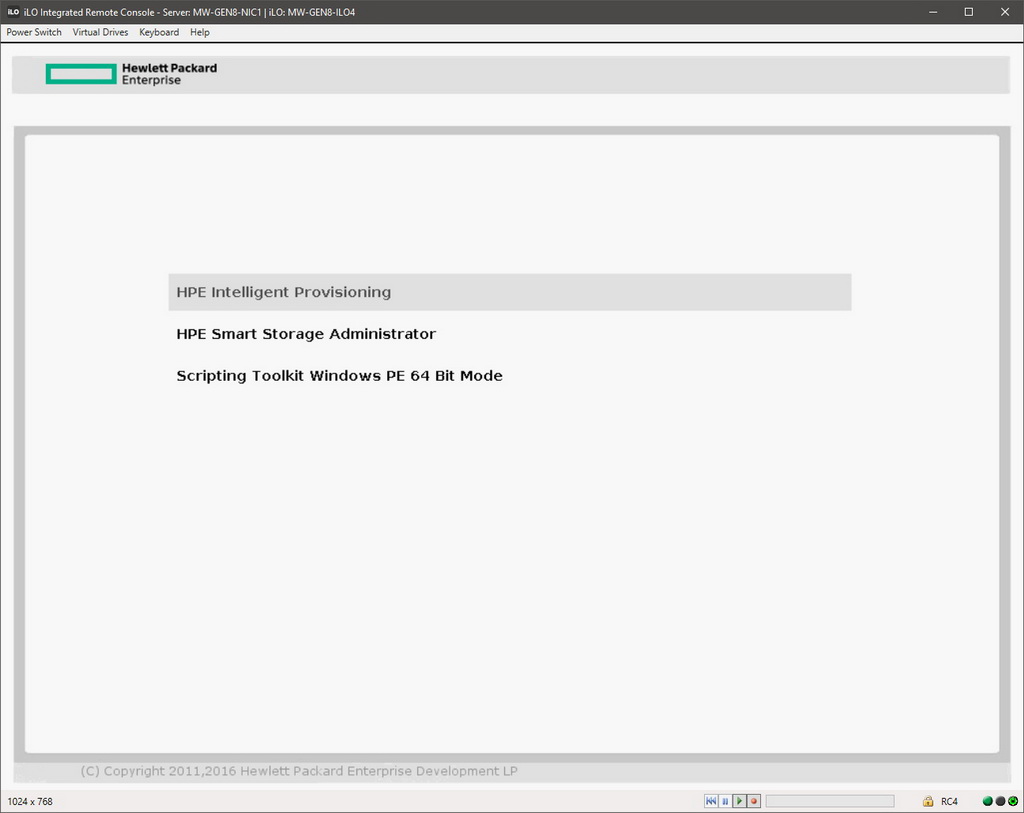

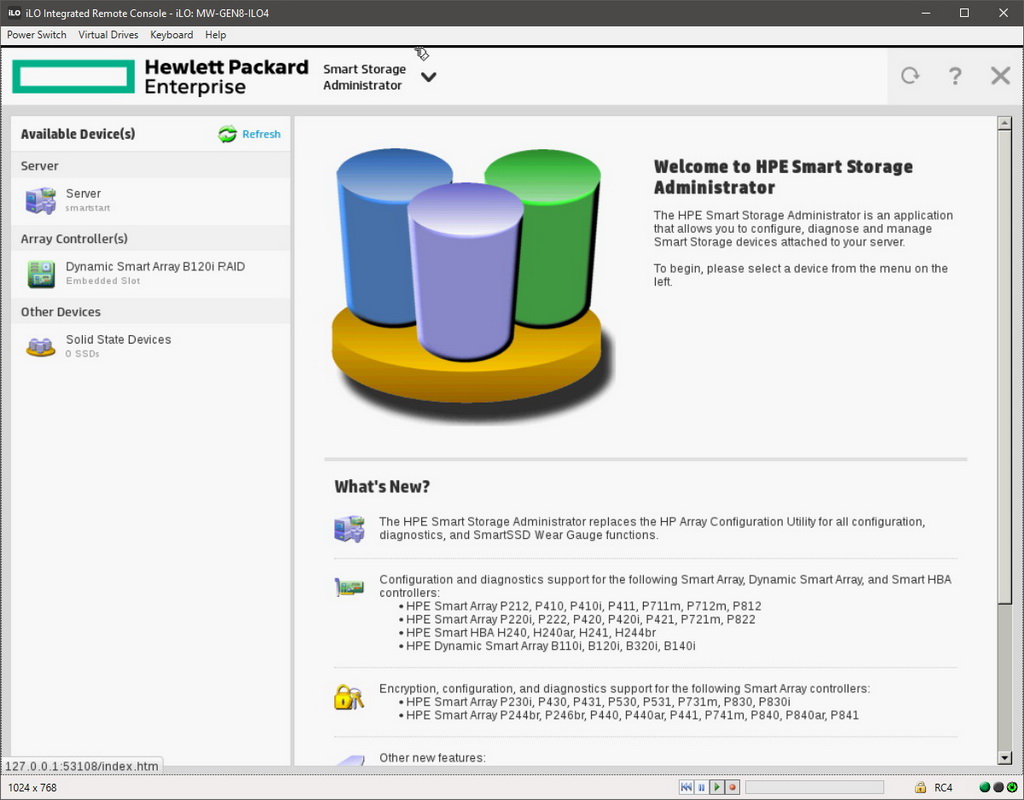

配置过程其实相当简单,登陆iLO界面,选择远程连接(Remote Access)就可以打开远程登录窗口,可以看到服务器的显示输出。在系统启动阶段按下F10就可以进入Intelligent Provisioning(简称IP)程序。IR也是惠普服务器自带的,可以帮助简化部署的程序,在其中可以进行RAID设置以及操作系统的安装。

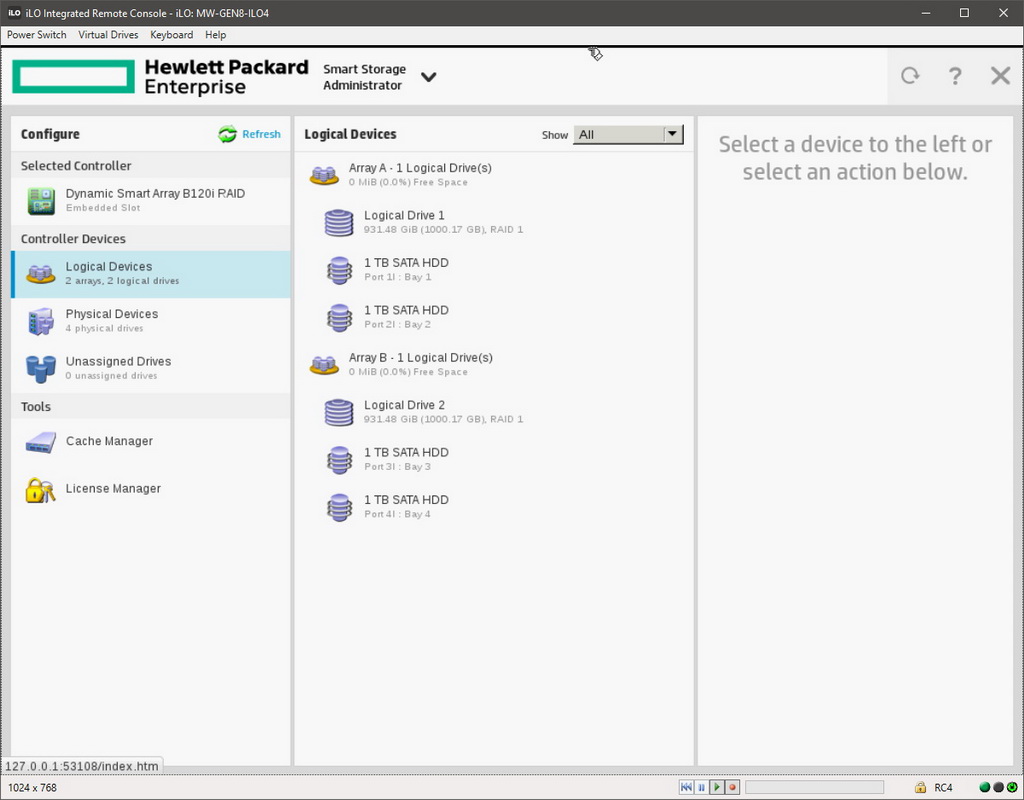

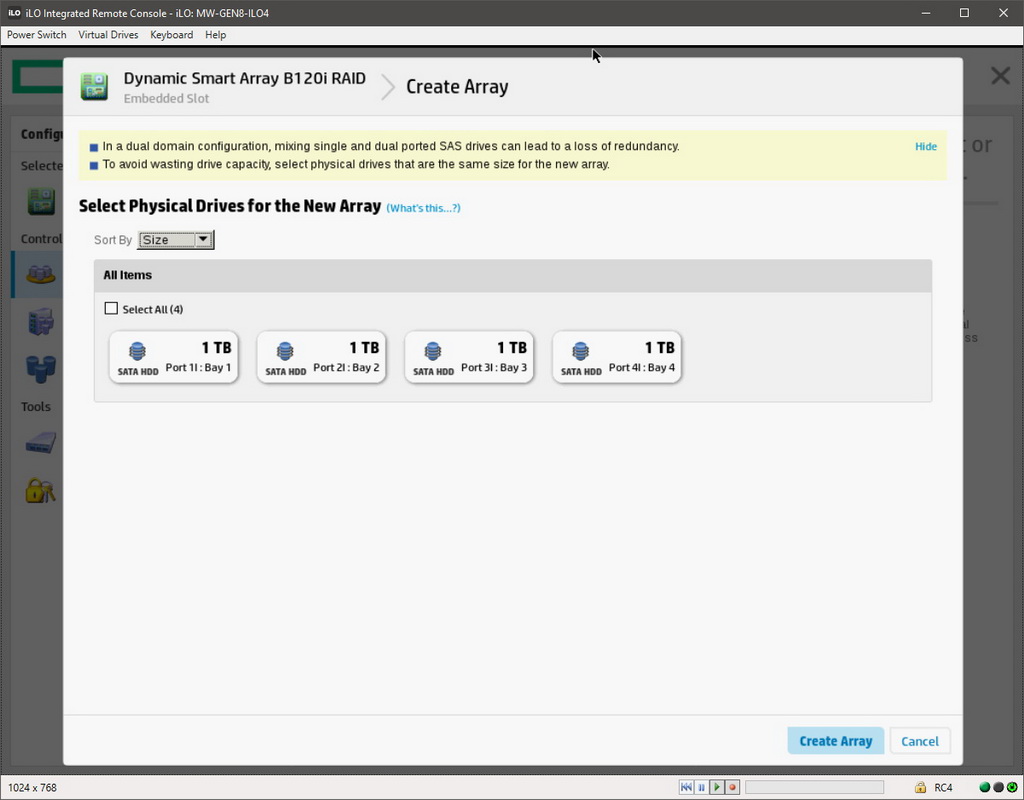

之后系统会自动检测已经安装的物理硬盘,选择全部四块硬盘,并且选择RAID10模式,阵列就算配置完成了。4块1T的硬盘在RAID10模式下总容量为2T。

previous arrow
next arrow
previous arrownext arrow
Slider

系统安装

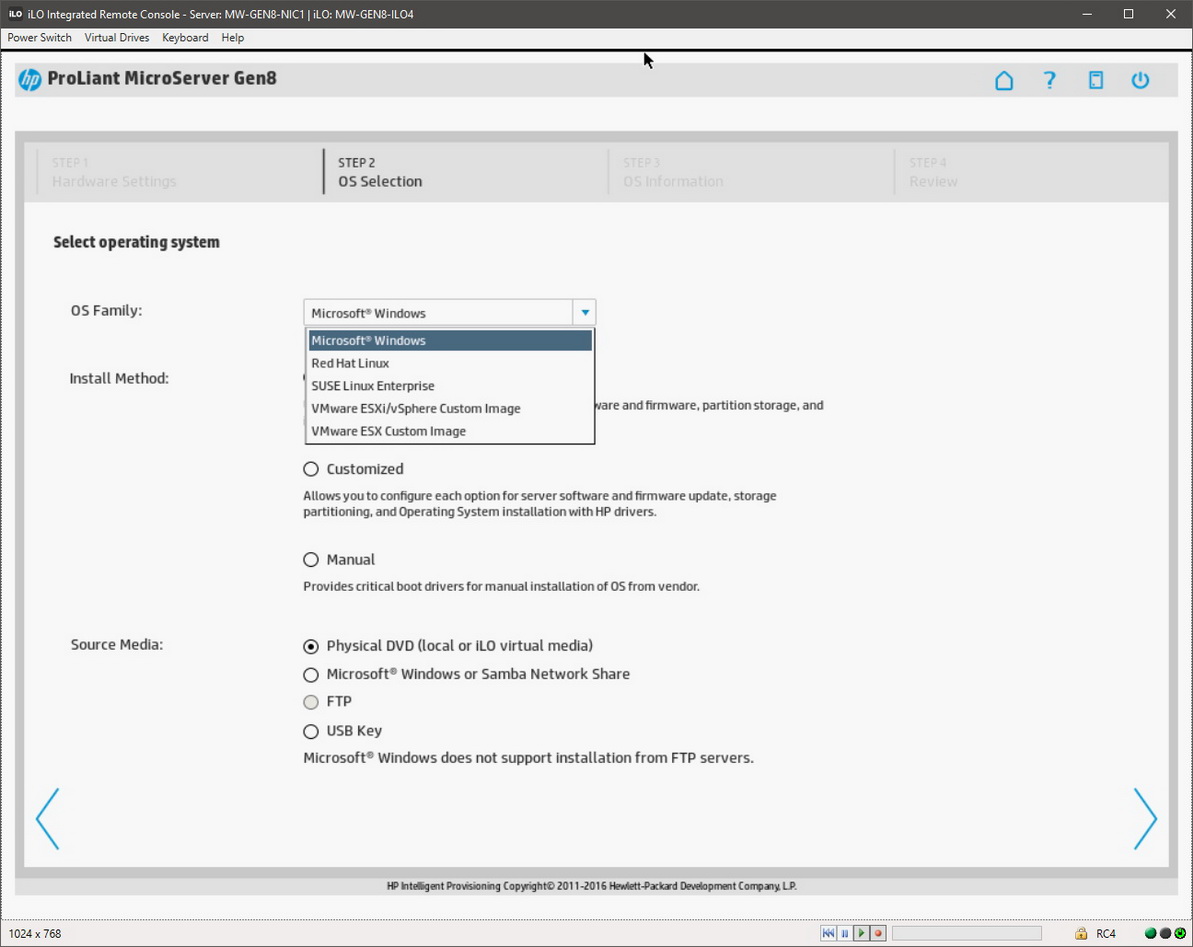

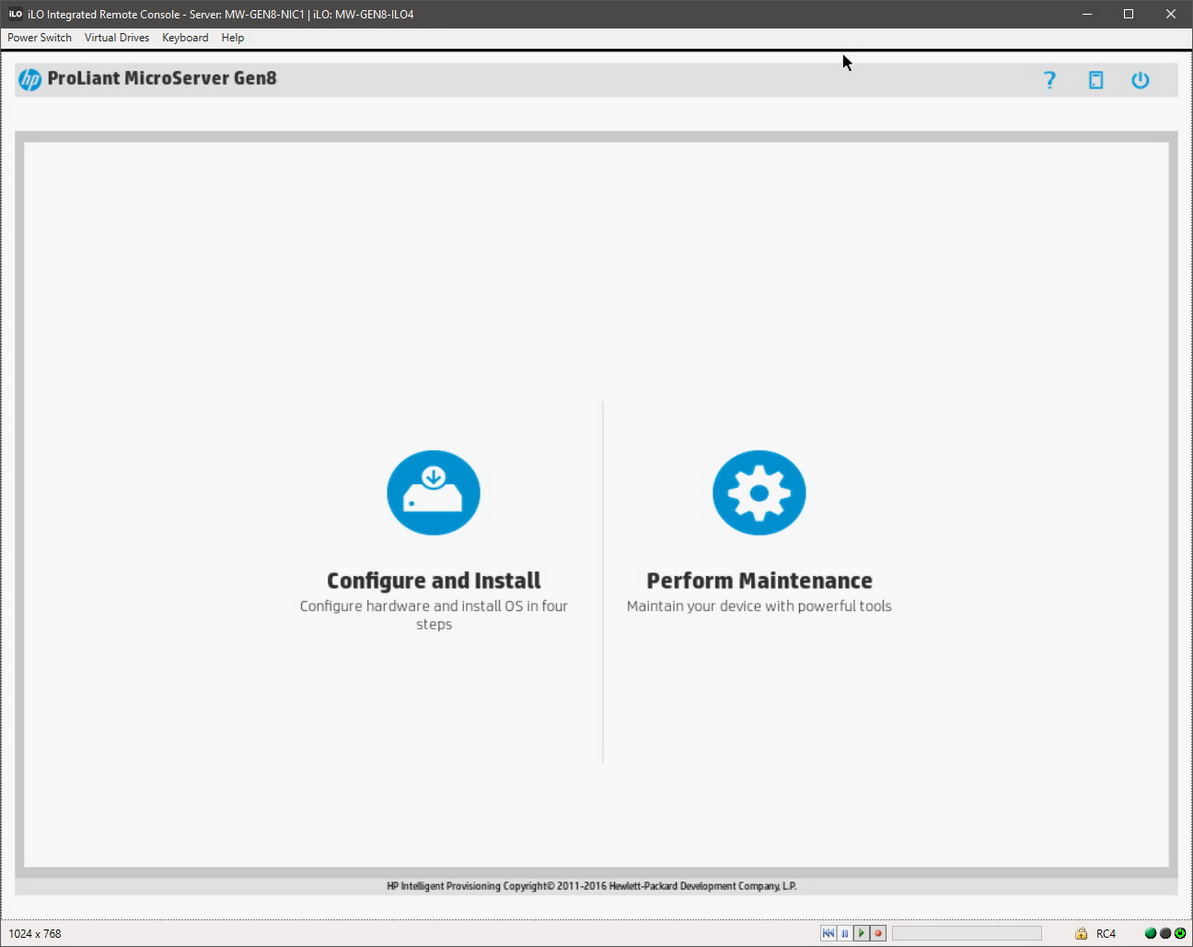

接下去就是系统安装了,刚才说过,IP可以让系统安装部署更简单,进入IP之后可以选择操作系统的版本——比如Windows Server或者Linux等,并且针对不同系统,IP可以智能化的来配置一些参数,使得安装过程更便捷。

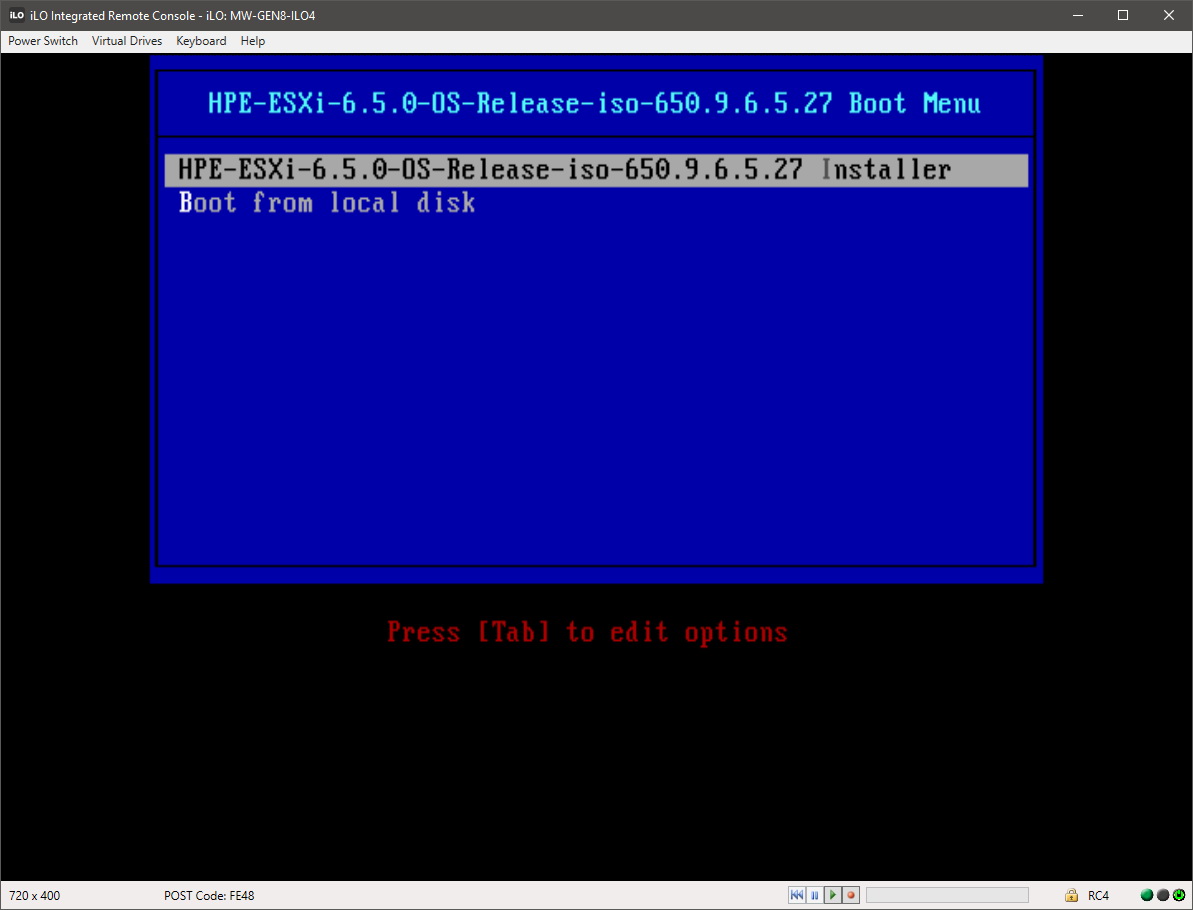

IP也提供了对ESX的支持,不过,有点可惜的是,对ESX的支持只能支持到5.5版本,再往后的版本尽管能选择,但是会有一个BUG,挂载的ISO镜像无法识别。由于我准备安装的是ESX 6.5D的版本,所以暂时无法通过IR来安装,好在问题不大。和普通安装系统一样,只需在iLO远程登录窗口挂在好镜像之后,就可以自动从ISO文件启动了。这里镜像不必直接插在服务器上,可以是在网盘上的共享目录即可。

ESX的安装流程也比较简单,只需一些基本的配置,比如root密码,时区等,基本一路全自动。安装完之后,就可以看见ESX的登陆界面了。

previous arrow
next arrow
previous arrownext arrow
Slider

初识ESX

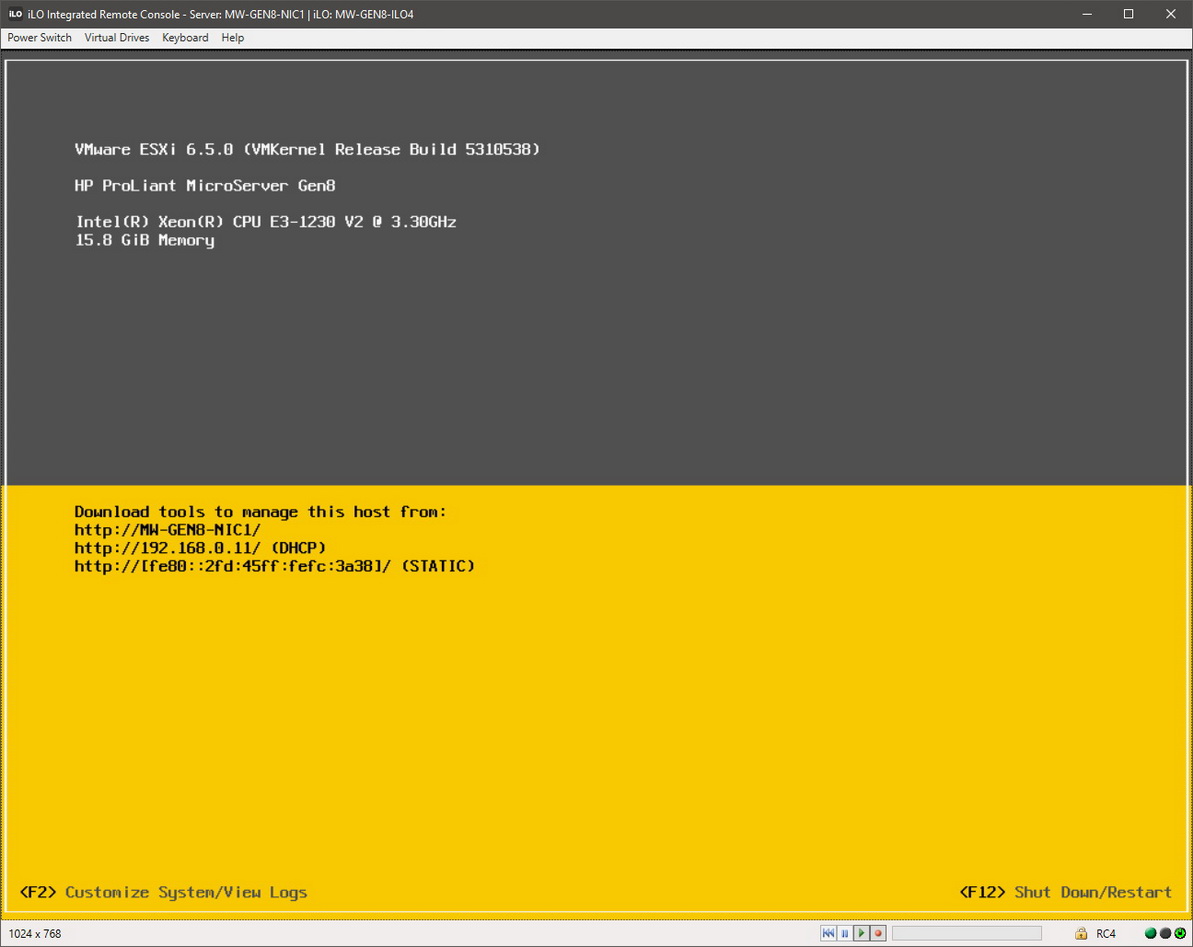

安装好ESX之后,可以看到登录界面,用root登录进去之后,可以看见一些基本的配置,比如网络设置等。

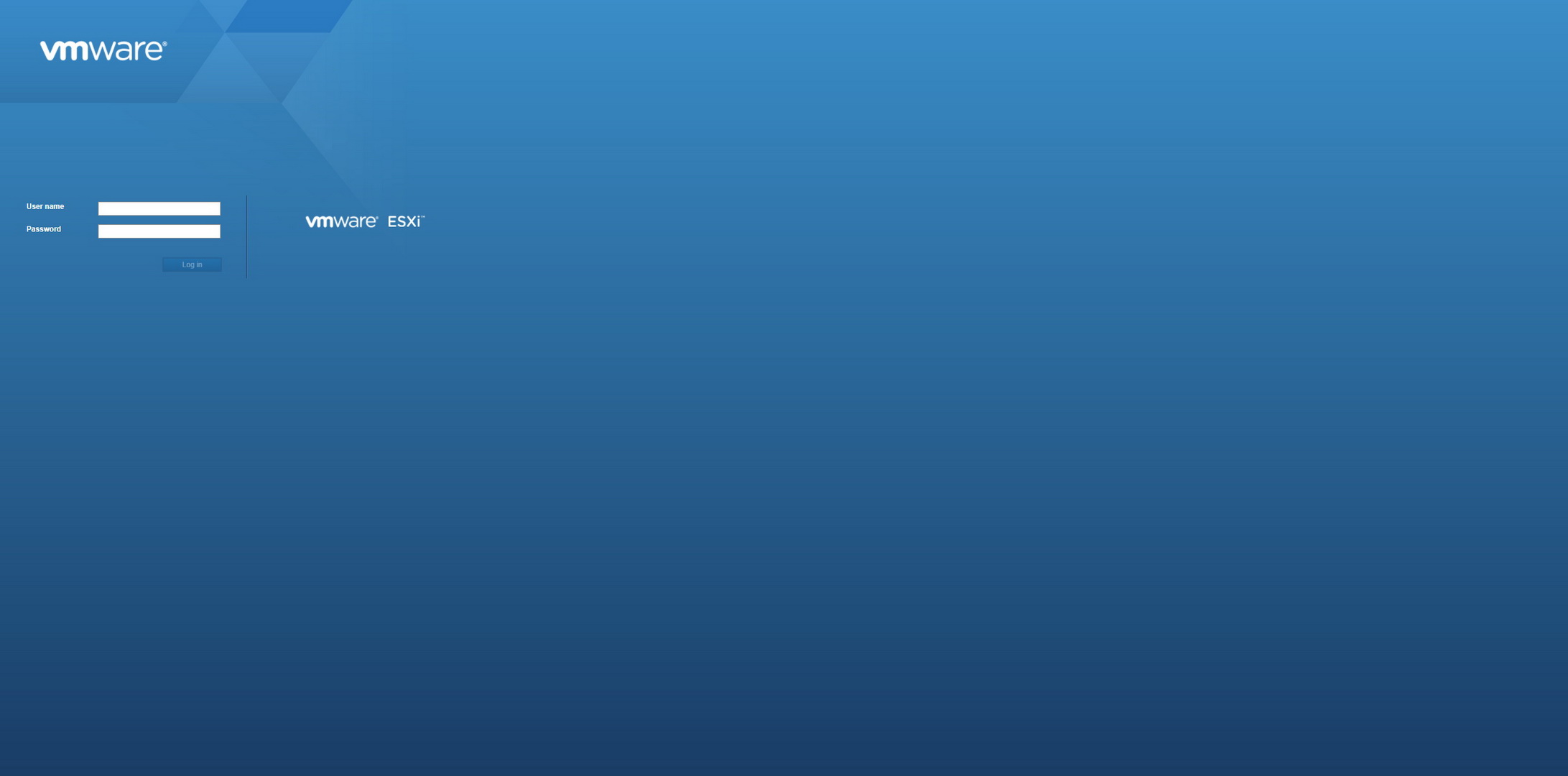

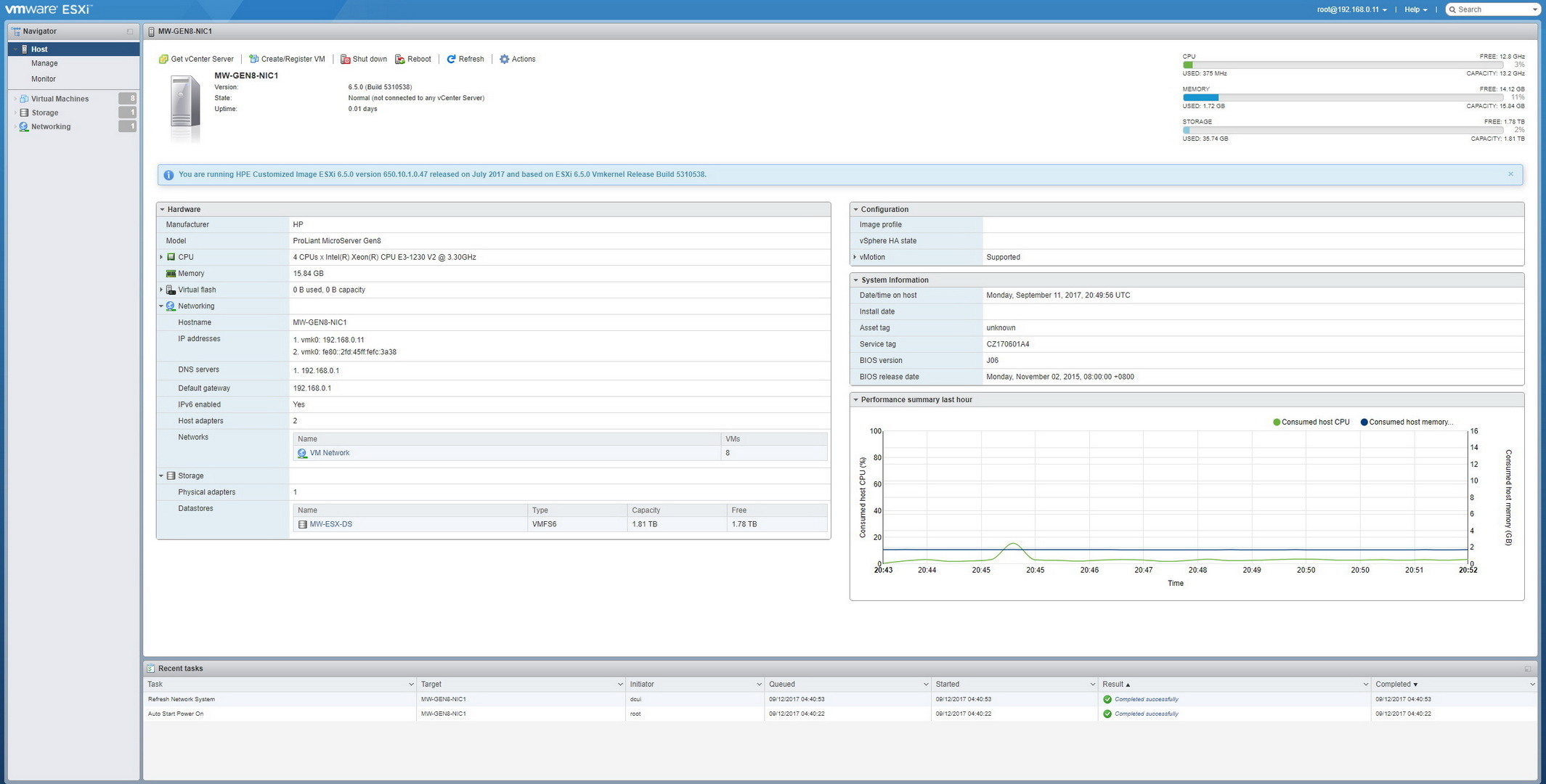

要想开始使用ESX,我们还必须要通过浏览器远程来管理。输入MicroServer Gen8的网口IP(建议在路由器段设置绑定固定IP),就可以看到ESX的登陆界面了,登陆之后,就能开始把玩虚拟机了。

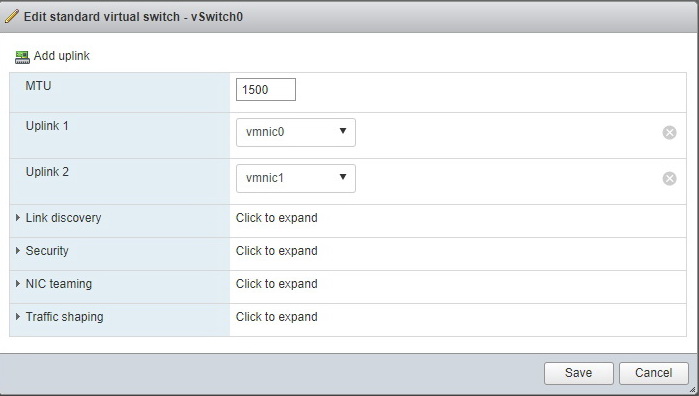

MicroServer Gen8有两个物理网口,ESX在安装的时候已经准确识别并且进行了一定的配置,默认创建了一个虚拟交换机(vSwitch),但是只默认其中一个物理网口作为上路通讯端口(uplink),这样一旦这个网口出现问题或者损坏,所有物理机都将无法和路由器通讯。所以我们第一件要做的事情是,将两个物理网口统统作为uplink,这样一来ESX会自动切换有问题的网口而启动另一个作为备用。

接下去取认识一下存储空间(Data Storage,简称DS)。DS是ESX对存储管理的一个名称,可以是本地存储,也可以是SAN之类的网络存储。由于我这里只有一个2T的阵列,所以DS在安装的时候已经配置好。这个DS既是作为ESX的启动盘,也是作为虚拟机存放的数据盘。DS的文件格式比较特殊,无法直接访问,只能在ESX管理界面里面访问。

此时为了接下来的创建虚拟机做准备,我们将虚拟机的安装镜像上传到了DS,分别上传了Windows Server 2016和Ubuntu Server LTS 16.04的镜像。

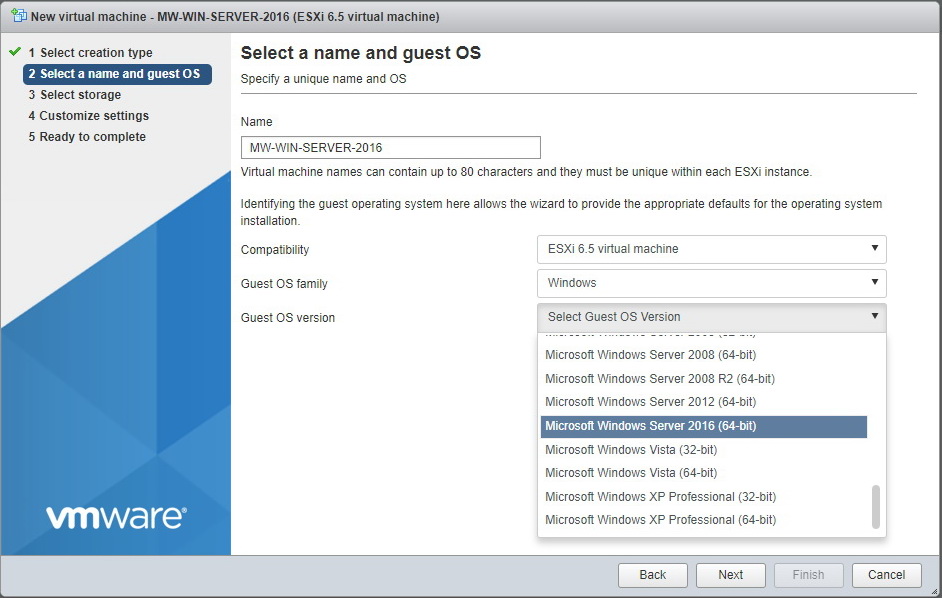

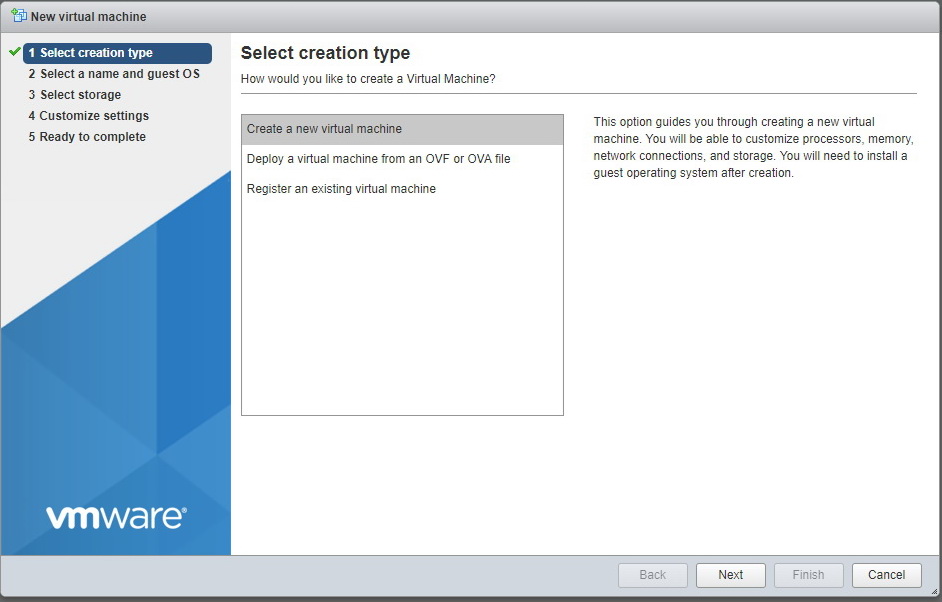

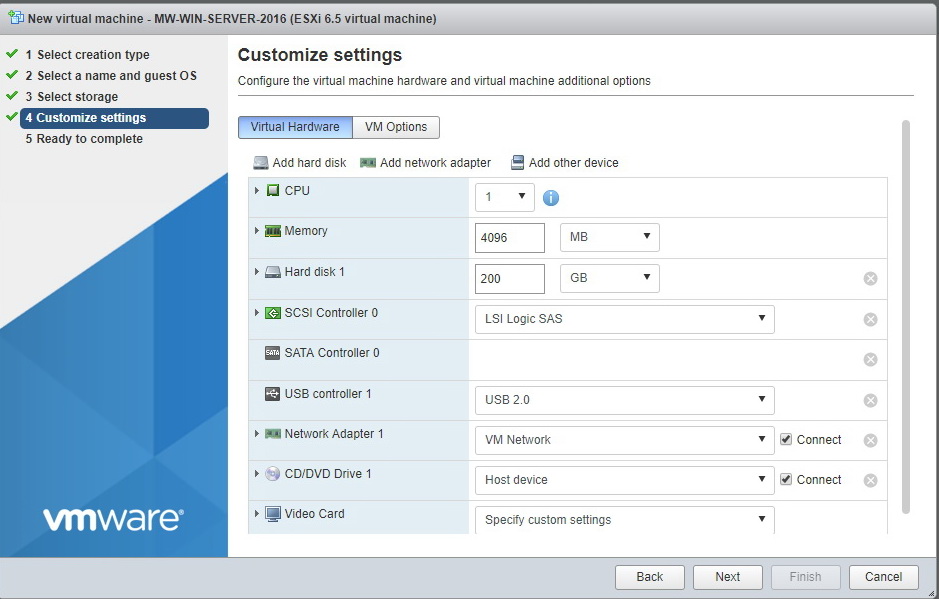

点击创建虚拟机(Create VM)就可以创建客户虚拟机了,创建的过程中需要选择虚拟机操作系统的种类,并且多分配的硬件资源做一些设置。我这里创建了两台虚拟机,分别用于安装Windows Server和Ubuntu Server。两台虚拟机分别分配了一个物理内核的CPU,4G的内存和200G的虚拟磁盘,并且分别挂在了相应的安装镜像(已经事先上传至ESX的DS)。

创建完成之后,点击开机,虚拟机就开机并且运行了,第一次运行会自动从镜像启动开始虚拟机操作系统的安装。这一点上的过程和实体机上并没有什么差异,就不再赘述了。

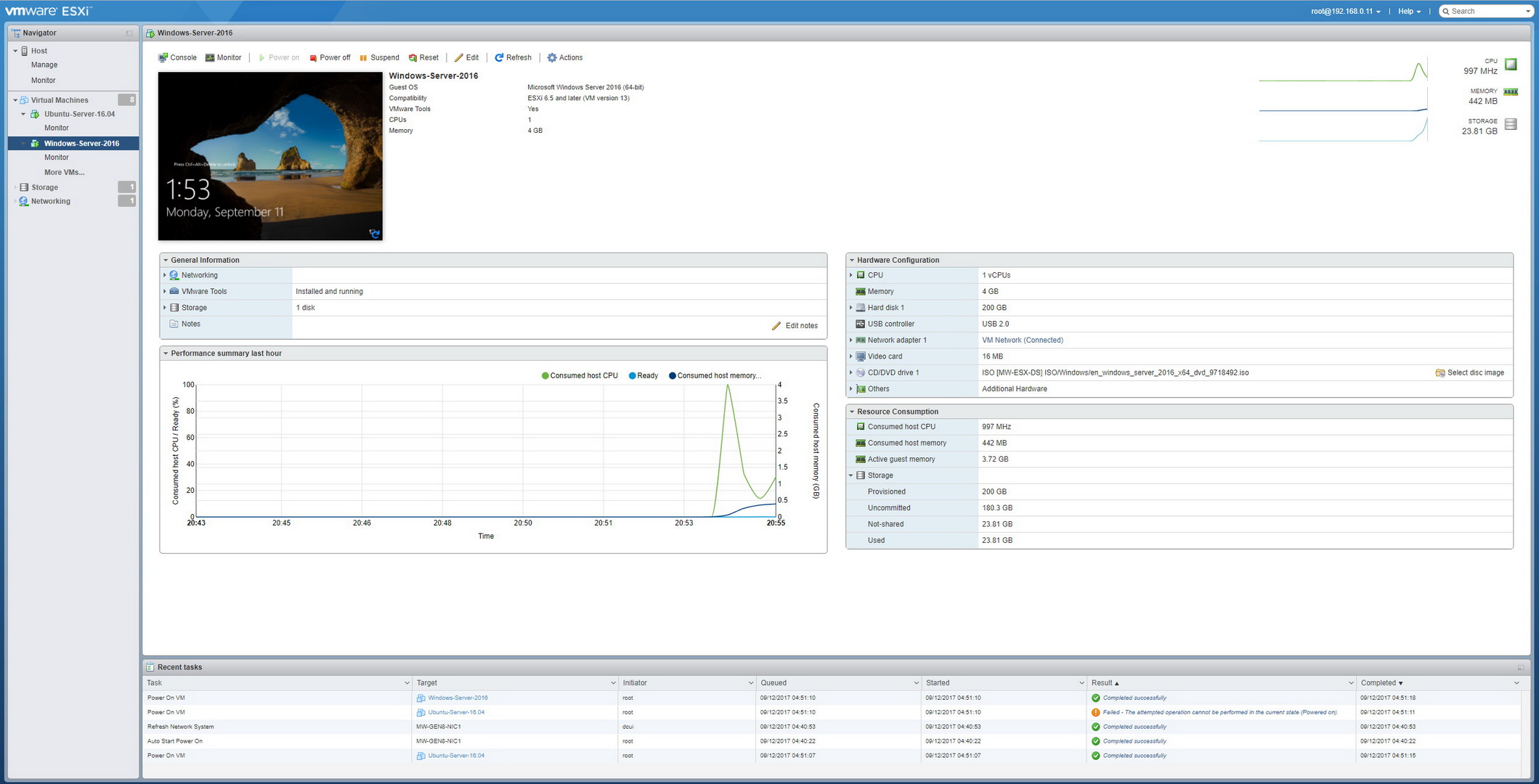

这样两台虚拟机就已经安装完成并且已经在运行了,虚拟机的一些配置也和实体机一样,比如Windows Server的激活,安装更新等。接下来自然是希望可以开发更多MicroServer Gen8的用途,毕竟,这才刚开始。

previous arrow
next arrow
previous arrownext arrow
Slider

原创文章,作者:麦胖,如若转载,请注明出处:http://www.fatmike.net/microserver-gen8-02/
